亚洲春色一区二区三区,欧美野外激情视频在线看,黄色激情欧美视频,久久XXX综合

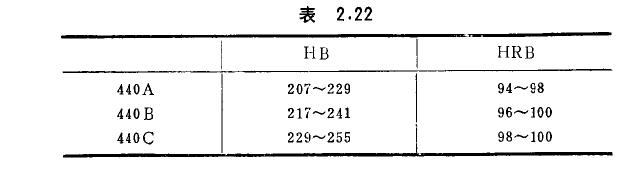

     精密鑄件在885—913‘cXl小時(shí)以上加熱底用小于

14℃／4、時(shí)的冷卻速度爐冷到ss ooc，然后進(jìn)行空冷。所得

  的硬度加表2．22所列。

    對細(xì)線材可進(jìn)行真空遲火。為了防止電化，可進(jìn)行裝箱

退火。這些遲火方法都是為了防止脫碳。

    (2)中間退火

    為了消除拉拔作業(yè)及其它冷作加工過程巾的加工應(yīng)力，

進(jìn)行中間遲火：577—788。c x 3—4小時(shí)，緩冷。

    (3)球化退火

    對精密鑄件為改善其機(jī)械加工性能W進(jìn)行的遲火是：

1024YXl小時(shí)，空冷十7S20c×32小時(shí)。

    (4)淬火

    JIs規(guī)定的淬火規(guī)范是11010—l 070、，

進(jìn)行空冷。
